Ūdens Līmeņu Cilne
Detalizēti
Sekojiet gruntsūdens mērījumiem laika gaitā, aprēķiniet īpatnējo ražību un pazeminājumu, un vizualizējiet ūdens līmeņa tendences ar interaktīviem laika līnijas grafikiem. Būtiski hidroģeoloģiskiem novērtējumiem un sūknēšanas testu analīzei.

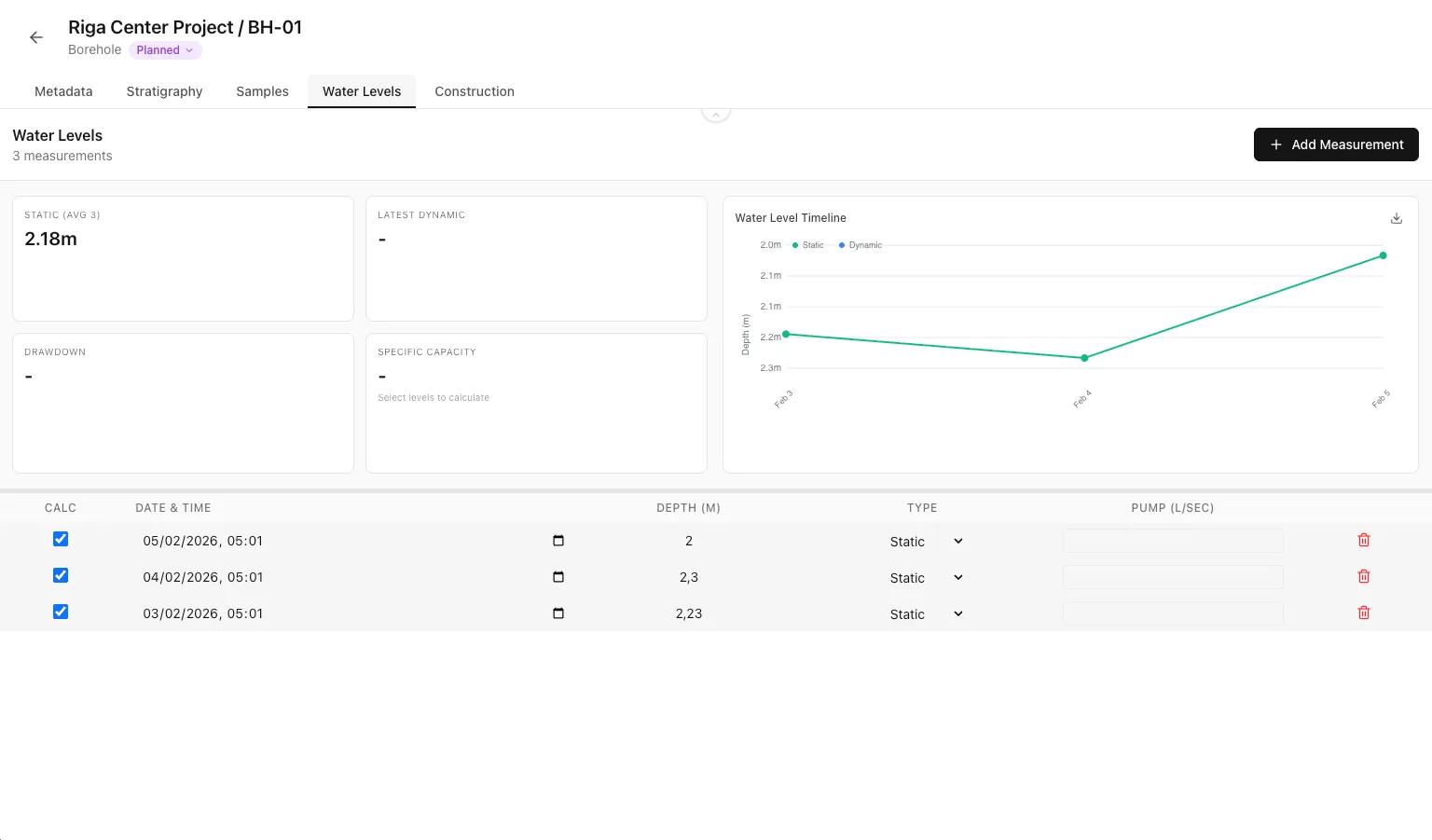

Saskarnes Pārskats
Ūdens līmeņu cilne ir sadalīta trīs galvenajās zonās ar maināma izmēra izkārtojumu:
- Rāda kopējo mērījumu skaitu un "Pievienot Mērījumu" pogu.
- Kreisā puse rāda 4 aprēķinātās vērtības (statiskais dziļums, dinamiskais dziļums, pazeminājums, īpatnējā ražība). Labā puse attēlo interaktīvu laika līnijas grafiku.
- Ritināma tabula ar visiem ūdens līmeņa ierakstiem. Visi lauki ir tiešā rediģējami.
Maināma Izmēra Izkārtojums
Velciet horizontālo atdalītāju starp statistikas/grafika zonu un tabulu, lai mainītu izmēru. Tas ļauj fokusēties vai nu uz vizuālo analīzi, vai uz datu tabulu pēc vajadzības.Ūdens Līmeņa Mērījumu Pievienošana
Noklikšķiniet uz "+ Pievienot Mērījumu" pogas galvenē, lai reģistrētu jaunu ūdens līmeņa nolasījumu.
Formas Lauki
- Izmērītais dziļums līdz ūdenim no urbuma augšas (metros). Izmantojiet decimālskaitļus (piem., 3.45).
- Statisks (dabiskais ūdens līmenis, bez sūknēšanas) vai Dinamisks (ūdens līmenis sūknēšanas testa laikā).
- Pieejams tikai dinamiskajiem mērījumiem. Ātrums, ar kādu ūdens tiek sūknēts no akas.
- Kad mērījums tika veikts. Pēc noklusējuma pašreizējais datums/laiks.
Formas Lauki
Noklikšķiniet uz "+ Pievienot Mērījumu" pogas galvenē, lai reģistrētu jaunu ūdens līmeņa nolasījumu.
Statiskais pret Dinamisko Ūdens Līmeni
Statiskais Ūdens Līmenis (SŪL)
Dabiskais ūdens līmenis akā, kad nav notikusi sūknēšana. Mēriet to pirms jebkura sūknēšanas testa vai pēc tam, kad aka ir pilnībā atjaunojusies. Grafikā attēlots zaļā krāsā.Dinamiskais Ūdens Līmenis (DŪL)
Ūdens līmenis sūknēšanas laikā. Vienmēr dziļāk nekā statiskais. Pierakstiet sūknēšanas ātrumu blakus īpatnējās ražības aprēķiniem. Grafikā attēlots zilā krāsā.Praktisks Piemērs
Sūknēšanas testa laikā pierakstiet statisko ūdens līmeni pirms sākšanas (piem., 5.20m). Pēc tam pierakstiet dinamiskos līmeņus intervālos (piem., pēc 1 stundas: 8.45m ar 2.5 L/sek sūknēšanas ātrumu). Šie dati ļauj aprēķināt īpatnējo ražību.Statistikas Karšu Izpratne
Četras statistikas kartes nodrošina galvenos hidroģeoloģiskos parametrus. Vērtības atjauninās, balstoties uz jūsu atlases izvēles rūtiņām.
Statiskā Ūdens Līmeņa Karte
Rāda jaunāko statiskā ūdens līmeņa dziļumu. Kad mērījumi ir atlasīti aprēķinam, rāda atlasīto statisko mērījumu vidējo.
Dinamiskā Ūdens Līmeņa Karte
Rāda jaunāko dinamiskā ūdens līmeņa dziļumu. Kad mērījumi ir atlasīti, rāda atlasīto dinamisko mērījumu vidējo.
Pazeminājuma Karte
Starpība starp dinamisko un statisko ūdens līmeni. Norāda, cik daudz ūdens līmenis pazeminās sūknēšanas laikā.
Īpatnējās Ražības Karte
Galvenais akas veiktspējas rādītājs, kas mēra, cik daudz ūdens var sūknēt uz vienu pazeminājuma vienību. Augstākas vērtības norāda labāku akas veiktspēju.
Īpatnējās Ražības Prasības
Īpatnējā ražība tiek aprēķināta tikai tad, ja ir atlasīti gan statiskie, gan dinamiskie mērījumi, un dinamiskajos mērījumos ir iekļauts sūknēšanas ātrums. Karte izgaismojas zilā krāsā, kad aprēķins ir aktīvs.Mērījumu Atlase Aprēķiniem
Izmantojiet izvēles rūtiņas "Apr." kolonnā, lai atlasītu, kuri mērījumi jāiekļauj statistikas aprēķinos un laika līnijas grafikā.
Kā Atlase Darbojas
- Statistika rāda jaunākās statiskās un dinamiskās vērtības. Grafiks attēlo "Atlasiet mērījumus attēlošanai".
- Šis konkrētais mērījums tiek izmantots aprēķiniem un parādīts grafikā.
- Vidējie tiek aprēķināti visiem atlasītajiem katra tipa mērījumiem. Visi atlasītie punkti parādās laika līnijas grafikā.
Pastāvīga Atlase
Jūsu atlase tiek saglabāta vietējā krātuvē un saglabājas starp sesijām. Katrs urbums atceras savu atlasi.Laika Līnijas Grafiks
Laika līnijas grafiks vizualizē ūdens līmeņa izmaiņas laika gaitā atlasītajiem mērījumiem.
Grafika Funkcijas
- Rāda dziļumu metros. Automātiski mērogojas, lai ietilptu visi atlasītie datu punkti ar polsterējumu.
- Rāda mērījumu datumus. Pagrieztas etiķetes labākai lasāmībai. Dublikātu datumi tiek rādīti vienu reizi.
- Zaļi apļi statiskajiem līmeņiem, zili apļi dinamiskajiem līmeņiem. Savienoti ar līnijām, lai parādītu tendences.
- Augšējā kreisajā stūrī parādīti statiskie (zaļš) un dinamiskie (zils) indikatori.
Grafika Eksportēšana
Noklikšķiniet uz lejupielādes ikonas grafika augšējā labajā stūrī, lai eksportētu kā JPG attēlu. Faila nosaukumā iekļauts urbuma nosaukums un pašreizējais datums.
Praktisks Piemērs
Eksportējiet laika līnijas grafiku, lai iekļautu sūknēšanas testu ziņojumos. Grafiks parāda ūdens līmeņa atjaunošanās modeļus pēc sūknēšanas beigām, kas ir noderīgi ūdensgūtnes caurlaidības aprēķināšanai.Mērījumu Tabula
Ritināmā tabula attēlo visus ūdens līmeņa mērījumus, sakārtotus pēc datuma (jaunākie pirmie). Visi lauki atbalsta tiešo rediģēšanu.
Tabulas Kolonnas
- Izvēles rūtiņa, lai iekļautu/izslēgtu mērījumu no aprēķiniem un grafika.
- Noklikšķiniet, lai rediģētu, izmantojot datuma/laika atlasītāju. Mainiet, kad mērījums tika veikts.
- Noklikšķiniet, lai rediģētu dziļuma vērtību. Izmantojiet Tab vai Enter, lai saglabātu izmaiņas.
- Nolaižamā izvēlne, lai pārslēgtos starp Statisko un Dinamisko. Mainot uz Statisko, sūknēšanas ātrums tiek notīrīts.
- Sūknēšanas ātrums dinamiskajiem līmeņiem. Atspējots (pelēks) statiskajiem mērījumiem.
- Sarkana miskastes ikona. Nepieciešams apstiprinājums pirms dzēšanas.
Tiešās Rediģēšanas Padomi
- Noklikšķiniet uz jebkuras šūnas, lai rediģētu vērtību
- Nospiediet Enter, lai saglabātu un pārietu uz nākamo rindu
- Nospiediet Escape, lai atceltu izmaiņas
- Noklikšķiniet ārpusē vai Tab, lai saglabātu
- Atlasītajām rindām (atzīmētas aprēķinam) ir gaiši zils fons
Ūdens Līmeņi Eksportā
Ūdens līmeņus var vizualizēt urbumu žurnālos Eksporta cilnē, izmantojot īpašus eksporta elementus.
Eksporta Elementi
- Attēlo horizontālu zilu līniju ar trīsstūra marķieri jaunākajā statiskā ūdens līmeņa dziļumā.
- Attēlo horizontālu tirkīza līniju ar trīsstūra marķieri jaunākajā dinamiskajā līmenī. Parāda sūknēšanas ātrumu zemāk, ja pieejams.
Vizualizācijas Iestatījumi
Noklikšķiniet uz iestatījumu ikonas ūdens līmeņa eksporta elementiem, lai pielāgotu:
- Vienlaidus, Pārtrauktas vai Punktētas līnijas.
- Trīsstūra marķiera izmērs no 4 līdz 12 pikseļiem.
- Tikai dziļums (5.20), ar vienību (5.20 m) vai pielāgots formāts.
Praktisks Piemērs
Pievienojiet gan statiskā, gan dinamiskā ūdens līmeņa elementus savam urbuma žurnāla izkārtojumam. Izmantojiet pārtrauktas līnijas ūdens līmeņiem, lai tos atšķirtu no stratigrāfijas robežām. Tas skaidri parāda gruntsūdens apstākļus inženiertehniskajiem ziņojumiem.Labākā Prakse
Sūknēšanas Testiem
- Pierakstiet statisko līmeni pirms sūknēšanas sākšanas (ļaujiet akai stabilizēties, ja nesen sūknēta)
- Pierakstiet dinamiskos līmeņus regulāros intervālos (1 min, 5 min, 15 min, 30 min, 1 st, utt.)
- Vienmēr iekļaujiet sūknēšanas ātrumu pie dinamiskajiem mērījumiem
- Pierakstiet atjaunošanās līmeņus pēc sūknēšanas beigām, lai analizētu ūdensgūtnes papildināšanos
Ilgtermiņa Monitoringam
- Pierakstiet statiskos līmeņus konsekventos laikos (piem., katru mēnesi 1. datumā)
- Izmantojiet laika līnijas grafiku, lai identificētu sezonālās variācijas
- Eksportējiet grafikus ikgadējiem gruntsūdens ziņojumiem
- Atlasiet datumu diapazonus, izmantojot izvēles rūtiņas, lai analizētu konkrētus periodus
Datu Kvalitātei
- Pārbaudiet dziļuma mērījumus pret urbuma kopējo dziļumu
- Pārbaudiet, vai sūknēšanas ātrumi atbilst lauka ierakstiem
- Izmantojiet konsekventas vienības (dziļumi metros, ātrumi L/sek)
- Pierakstiet precīzus mērījumu laikus, nevis aptuvenos datumus
