SPT Graph
Tab
Interactive depth-based charts for SPT parameters with synchronized tooltips.
Cilnes Pārskats

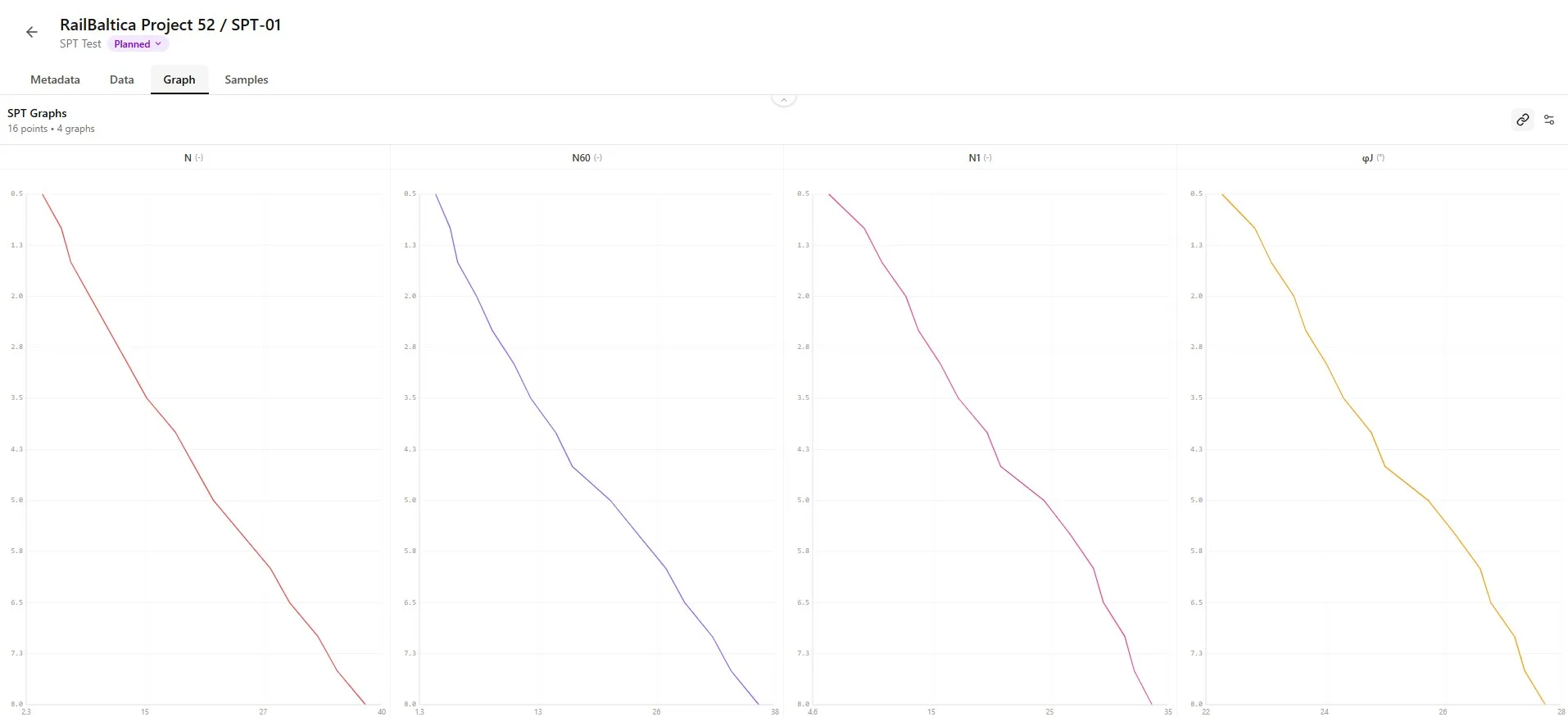

SPT grafiku cilne attēlo neapstrādātos mērījumus un aprēķinātos parametrus kā dziļuma līknes. Izmantojiet to tendencēm, anomālijām un slāņu pāreju atklāšanai.
- Galvene — aktīvā SPT objekta nosaukums un ātrās darbības.
- Rīkjosla — padomu režīms, iestatījumi un piespraudumu vadība.
- Iestatījumu panelis — izvēlieties, kurus grafikus rādīt.
- Grafiku zona — interaktīvi pēc dziļuma sinhronizēti grafiki.
Pieejamie grafiki
Borebase piedāvā trīs grafiku grupas: neapstrādātos sitienus, dziļumam koriģētās vērtības un atvasinātos inženiertehniskos parametrus.
Neapstrādātie mērījumi
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| N — neapstrādātais sitienu skaits (N2 + N3). | |||
| N2 — sitienu skaits otrajā 15 cm intervālā. | |||
| N3 — sitienu skaits trešajā 15 cm intervālā. | |||
| N1c — koriģētais neapstrādātais sitienu skaits. |
Aprēķinātās vērtības
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| N60 — N, standartizēts pie 60 % enerģijas attiecības. | |||
| N1 — slodzei koriģēta N vērtība. | |||
| σv — kopējais vertikālais spriegums. | |||
| σ'v — efektīvais vertikālais spriegums. | |||
| u — poru ūdens spiediens. |
Inženiertehniskie parametri
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| qc(SPT) — no SPT iegūts ekvivalents CPT konusa pretestībai. | |||
| φ' (Jamiolkowski) — berzes leņķis. | |||
| φ' (Hatanaka) — berzes leņķis. | |||
| φ' (Wolff) — berzes leņķis. | |||
| Dr (Kulhawy & Mayne) — relatīvais blīvums. | |||
| Dr (Skempton) — relatīvais blīvums. | |||
| Es — Janga moůļa novērtējums. | |||
| Es,max — maksimālais Janga moduļa novērtējums. | |||
| qa — pieļaujamais nesošais spiediens. |
Noklusētā Atlase
Pēc noklusējuma ir atzīmēti noderīgākie grafiki (N, N60, iekšējās berzes leņķis), lai rezultāti būtu redzami uzreiz.Grafiku atlase attēlošanai
Lai atvērtu grafiku atlases paneli, rīkjoslā nospiediet iestatījumu pogu.
Izmantojiet izvēles rūtiņas, lai pievienotu vai noņemtu grafikus. Parametri ir sagrupēti pēc kategorijas.
- Krāsas indikators — atbilst diagrammā izmantotajai līnijas krāsai.
- Aizpildīta izvēles rūtiņa — grafiks pašlaik tiek rādīts.
- Aizveriet paneli, lai atgrieztos pie grafikiem.
- Izvēles tiek automātiski saglabātas katram objektam.
Praktisks Piemērs
Rādot tikai N60 un berzes leņķi, vieglāk sagatavot pamatu pārskatu — neattiecīgās līknes paliek paslēptas.Padomu rāmīšu režīmi
Virzot kursoru pār grafiku, parādās dziļuma vērtības. Divi režīmi nosaka, kā padomi darbojas starp grafikiem.
Sinhronizētais režīms
Sinhronizētais režīms rāda padomus vienam dziļumam visās redzamajās diagrammās vienlaicīgi — ideāli salīdzinošai analīzei.
Atsevišķais režīms
Atsevišķais režīms rāda padomu tikai diagrammai zem kursora — fokusētai pārbaudei.
Padomu Saturs
Padomos parādās dziļums, neapstrādātā vērtība, aprēķinātā vērtība un mērvienības.Datu punktu piesprašana
Piespraudiet konkrētus dziļumus, lai vērtības būtu redzamas arī ritinot un salīdzinot.
- Noklikšķiniet uz jebkura punkta diagrammā, lai to piespraustu.
- Piespraudiet vairākus dziļumus salīdzināšanai.
- Piespraudumi saglabājas, līdz tie tiek notīrīti vai jūs atstājat objektu.
- Sinhronizētajā režīmā piesprašana atzīmē dziļumu visās redzamajās diagrammās.
Piespraudumu notīrīšana
Izmantojiet rīkjoslas pogu, lai vienā klikšķī notīrītu visus piespraudumus.
Praktisks Piemērs
Piespraudiet mīkstā māla un blīvās smilts slāņa dziļumus, lai salīdzinātu N60 vērtības blakus.Grafiku iezīmes
Visiem grafikiem ir kopīgs izkārtojums ātrai lasīšanai.
- Virsraksts — parametra nosaukums un vienība.
- Dziļuma ass (Y) — sinhronizēta starp visām diagrammām.
- Vērtību ass (X) — mērogota pēc parametra diapazona.
- Režģis palīdz vizuāli nolasīt vērtības pa dziļumu.
- Līnijas krāsa atbilst leģendai iestatījumu panelī.
- Horizontāla ritināšana parādās, kad atlasīts daudz grafiku.
Tukši grafiki
Aprēķinātajiem grafikiem nepieciešami ievaddati. Ja trūkst ievades, grafiks paliek tukšs.
Nepieciešami Dati
Pārliecinieties, ka metadati (enerģijas attiecība, stieņa garums, paraugu ņēmēja tips) un gruntsdens līmenis ir aizpildīti — tie ietekmē N60 un sprieguma aprēķinus.Labākās prakses
Datu kvalitātes pārbaudes
- Pirms paļauties uz atvasinātajiem parametriem, pārbaudiet neapstrādātās N vērtības attiecībā uz kļūdām.
- Pārliecinieties, ka āmura enerģija un aprīkojuma korekcijas Metadatu cilnē ir saprātīgas.
- Salīdziniet stratigrāfijas robežas ar N60 izmaiņām.
- Piespraudiet aizdomīgus punktus turpmākai pārbaudei pēc lauka žurnāla pārlasīšanas.
Ġeotehniskā analīze
- Berzes leņķa korelācijas izmantojiet tikai dokumentētajā derīguma diapazonā.
- Salīdziniet N1 ar stratigrāfiju, lai apstiprinātu blīvuma izmaiņas pa dziļumu.
- Ja korelācijas nesakrīt, izmantojiet vietojā pieredzi.
- Galīgajā pārskatā dokumentējiet izmantoto korelāciju.
Sēšanās analīze
- Lai novērtētu sēšanos, izmantojiet Es un Es,max grafikus kopā.
- Pievērsiet uzmanību pēkšņām moduļa izmaiņām, kas var norādīt uz slāņu robežām.
- Pārbaudiet pieļaujamo nesošo spiedienu atbilstoši sēšanās kritērijam.
