CPT Graph
Tab
Interactive depth-based charts with synchronized tooltips and pinned data points.

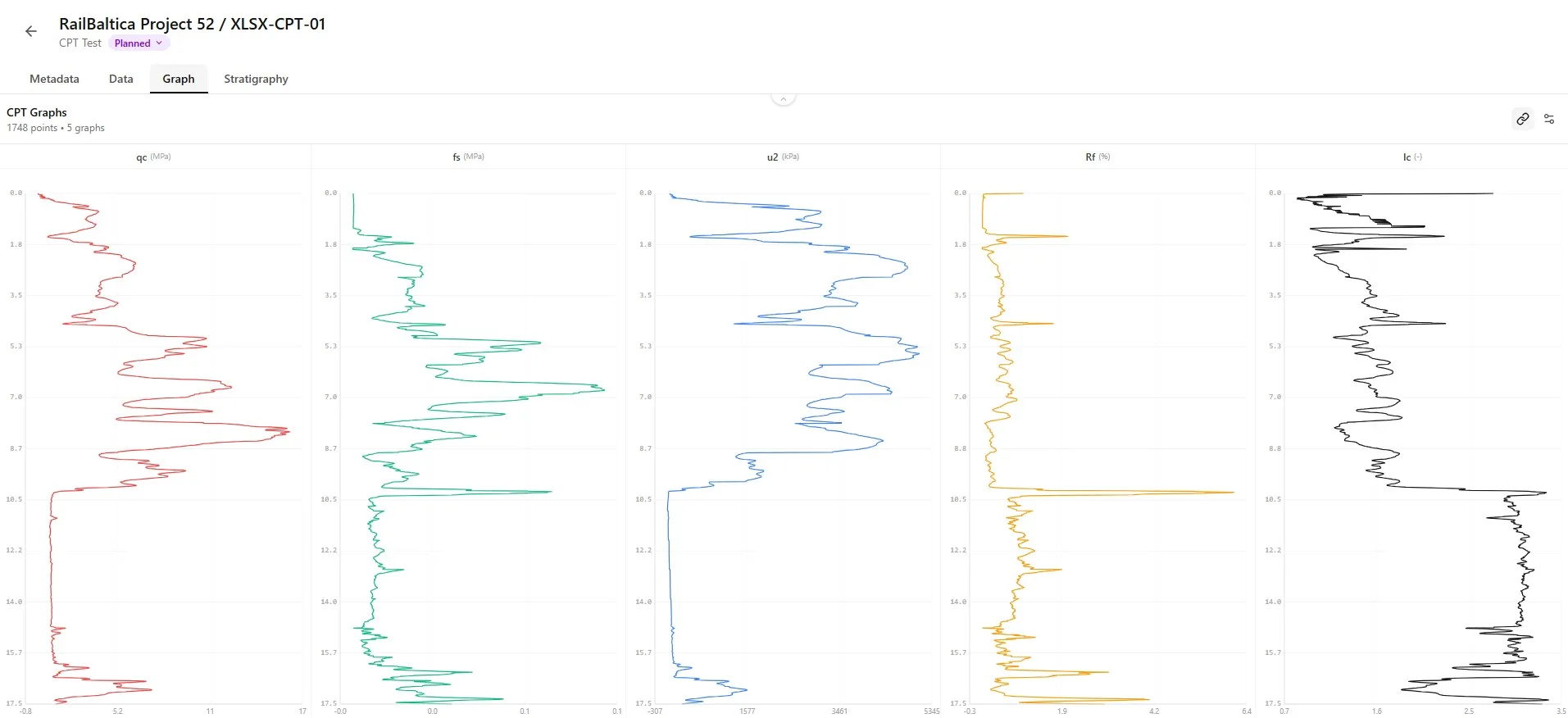

Cilnes Pārskats
CPT grafiku cilne attēlo konusa pretestību, apvalka berzi, poru spiedienu un atvasinātos parametrus kā dziļuma līknes.
- Galvene — aktīvā CPT objekta nosaukums un ātrās darbības.
- Rīkjosla — padomu režīms, iestatījumi un piespraudumu vadība.
- Iestatījumu panelis — izvēlieties, kurus grafikus rādīt.
- Grafiku zona — pēc dziļuma sinhronizēti CPT grafiki.
Pieejamie grafiki
Grafiki ir sagrupēti neapstrādātos mērījumos (qc, fs, u2), koriģētajās/normalizētajās vērtībās un atvasinātajos inženiertehniskajos parametros.
Neapstrādātie mērījumi
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| qc — konusa pretestība. | |||
| fs — apvalka berze. | |||
| u2 — poru spiediens pie konusa pleca. | |||
| Temp | |||
| Tilt | |||
| Speed | |||
| Gamma |
Aprēķinātās vērtības
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| Rf — berzes attiecība. | |||
| qt — koriģētā konusa pretestība. | |||
| U0 | |||
| DeltaU | |||
| SigmaV0 | |||
| SigmaV0Eff | |||
| Qt — normalizētā konusa pretestība. | |||
| Fr — normalizētā berzes attiecība. | |||
| Bq — poru spiediena attiecība. | |||
| Ic — augsnes uzvedības indekss. |
Inženiertehniskie parametri
| Parametrs | Vienība | Krāsa | Apraksts |
|---|---|---|---|
| N60 — SPT ekvivalents. | |||
| Su — nedrenētā bīdes pretestība. | |||
| E — Janga modulis. | |||
| M — ierobežotais modulis. |
Noklusētā Atlase
Borebase iepriekš atzīmē noderīgākos grafikus (qc, Rf, Ic), lai analīzi varētu sākt uzreiz.Grafiku atlase attēlošanai
Lai atvērtu grafiku atlases paneli, rīkjoslā nospiediet iestatījumu pogu.
Izmantojiet izvēles rūtiņas, lai pievienotu vai noņemtu grafikus. Parametri ir sagrupēti pēc kategorijas.
- Krāsas indikators — atbilst diagrammā izmantotajai līnijas krāsai.
- Aizpildīta izvēles rūtiņa — grafiks pašlaik tiek rādīts.
- Aizveriet paneli, lai atgrieztos pie grafikiem.
- Izvēles tiek automātiski saglabātas katram objektam.
Praktisks Piemērs
Rādot tikai qc, Rf un Ic, var ātri iegūt augsnes uzvedības skatu slāņu lēmumiem.Padomu rāmīšu režīmi
Virzot kursoru pār grafiku, parādās dziļuma vērtības. Divi režīmi nosaka, kā padomi darbojas starp grafikiem.
Sinhronizētais režīms
Sinhronizētais režīms rāda padomus vienam dziļumam visās redzamajās diagrammās vienlaicīgi.
Atsevišķais režīms
Atsevišķais režīms rāda padomu tikai diagrammai zem kursora.
Padomu Saturs
Padomos parādās dziļums, neapstrādātā vērtība, atvasinātā vērtība un mērvienības.Datu punktu piesprašana
Piespraudiet konkrētus dziļumus, lai vērtības būtu redzamas arī ritinot.
- Noklikšķiniet uz jebkura punkta diagrammā, lai to piespraustu.
- Piespraudiet vairākus dziļumus salīdzināšanai.
- Piespraudumi saglabājas, līdz tie tiek notīrīti vai jūs atstājat objektu.
- Sinhronizētajā režīmā piesprašana atzīmē vienu un to pašu dziļumu visās redzamajās diagrammās.
Piespraudumu notīrīšana
Izmantojiet rīkjoslas notīrīšanas pogu, lai vienlaikus noņemtu visus piespraudumus.
Praktisks Piemērs
Piespraudiet asu qc samazinājumu un atbilstošo Ic, lai apstiprinātu mīkstā māla slāni.Grafiku iezīmes
Visiem grafikiem ir kopīgs izkārtojums ātrai lasīšanai.
- Virsraksts — parametra nosaukums un vienība.
- Dziļuma ass (Y) — sinhronizēta starp visām diagrammām.
- Vērtību ass (X) — mērogota pēc parametra diapazona.
- Režģis palīdz vizuāli nolasīt vērtības pa dziļumu.
- Līnijas krāsa atbilst leģendai iestatījumu panelī.
- Horizontāla ritināšana parādās, kad atlasīts daudz grafiku.
Tukši grafiki
Aprēķinātajiem grafikiem nepieciešami ievaddati. Ja trūkst ievades, grafiks paliek tukšs.
Nepieciešami Dati
Pārliecinieties, ka konusa faktori, tilpuma svari un gruntsdens līmenis ir aizpildīti — tie ietekmē normalizētos un efektīvā sprieguma aprēķinus.Labākās prakses
Datu kvalitātes pārbaudes
- Pirms paļauties uz Ic, pārbaudiet qc un fs uz nereāliem izlēcieniem.
- Pārliecinieties, ka u2 pa dziļumu izmainās monotoni, kā paredzēts.
- Salīdziniet Ic robežas ar stratigrāfijas ierakstiem.
- Piespraudiet apšaubāmus dziļumus, lai pārrunātu ar lauka komandu.
